《起重機械型式試驗規則》（TSG Q7002-2019）

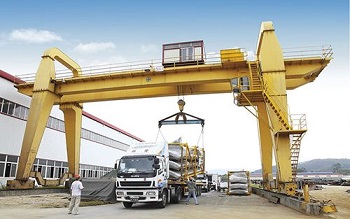

F1 技術資料的提供 申請單位應當提供本附件 F1.1 至 F1.4 要求的技術資料。 F1.1設計任務書 至少包括設計依據（包括相關法律法規安全技術規范和標準等）、主要技術參數等內容。 F1.2設計計算書 (1)主要受力結構件(包括連接)的強度、剛性、整體穩定性設計計算； (2)主要機械傳動系統（電動機、減速器、鋼絲繩或鏈條、聯軸器、卷筒、滑輪、車輪）的選型計算； (3)安全保護裝置（制動器、起重量限制器、起重力矩限制器、防墜安全器）的選 型計算。 F1.3主要設計圖樣 包括圖紙目錄、總圖、主要受力結構件圖、主要零部件圖、機構部件裝配圖、控制系統原理圖。 F1.4使用說明書 包括產品概述，具體技術性能參數、用途及其對使用環境的要求，各機構和系統的原理圖及其相應說明，基礎荷載圖(輪壓等)，安裝、操作使用、維修說明及其要求，維 護保養說明及其要求，保管和運輸說明及其要求，安全注意事項。 F2 技術資料的審查內容及要求 根據提供的技術資料，按照本附件 F2.1 至 F2.9 中不同類別起重機械的要求，填寫 樣機主要技術參數表，并審查技術資料是否符合以下要求： (1)技術資料的內容應當完整、簽署齊全； (2)技術資料中設計計算書、主要設計圖樣、使用說明書的主要技術參數應當相符，且符合設計任務書的要求； (3)設計計算書中主要受力結構件(包括連接)強度、剛性和穩定性計算結論應當符 合相關標準的要求； (4)主要設計圖樣和使用說明書中安全保護裝置應當符合安全技術規范的要求。 F2.1橋式起重機主要技術參數確認內容 額定起重量，跨度，整機工作級別，起升高度，下降深度，小車軌距 (m)，整機設計重量，起升機構的倍率、速度(m/min)、工作級別、電動機功率(kW)、 制動力矩(N•m)、鋼絲繩型號，起重機運行機構的速度(m/min)、工作級別、電動機功率 (kW)、制動力矩(N•m)，小車運行機構的速度(m/min)、工作級別、電動機功率(kW)、制 動力矩(N•m)。 注 F-1：雙小車及三小車(含抬吊、翻身)等多機構的，應當分別列出（下同）。 F2.2 門式起重機主要技術參數確認內容 (1)門式起重機(不含架橋機、輪胎式集裝箱門式起重機和軌道式集裝箱門式起重機) 額定起重量，額定生產率(t/h)，跨度/懸臂長度(左)/懸臂長度(右) (m)，整機工作級別，起升高度，下降深度，小車軌距，整機設計重量，起升機構 的倍率、速度(m/min)、工作級別、電動機功率(kW)、制動力矩(N•m)、鋼絲繩型號，起 重機運行機構的速度(m/min)、工作級別、電動機功率(kW)、制動力矩(N•m)，小車運行 機構的速度(m/min)、工作級別、電動機功率(kW)、制動力矩(N•m)。 (2)架橋機 額定起重量,架設跨度/支承跨度，整機工作級別，最大架設縱坡 (°)，最大架設橫坡 (°)，前支腿調節長度，起升高度 (m)，小車軌距，整機長×高× 寬，前導梁長度，過孔速度(m/min)，起升速度(m/min)，小車縱移速度(m/min)， 小車橫移速度(m/min)，整機橫移速度(m/min)，吊具左右極限位置，整機設計重量 (t)，起升機構的倍率、工作級別、電動機功率(kW)、制動力矩(N•m)、鋼絲繩型號，架 橋機運行機構的速度(m/min)、工作級別、電動機功率(kW)、制動力矩(N•m)，吊梁小車 行走機構的速度(m/min)、工作級別、電動機功率(kW)、制動力矩(N•m)，吊梁小車橫移 機構的速度(m/min)、工作級別、電動機功率(kW)、制動力矩(N•m)。 (3)輪胎式集裝箱門式起重機、軌道式集裝箱門式起重機 額定起重量,總起重量(含吊具自重)(t),整機工作級別，跨度,起升高度,堆垛集裝箱層數/通過集裝箱層數,吊具水平回轉角度(°),總長/總寬/總高,整機設 計重量,發動機額定功率 (kW), 起升機構的速度(m/min)、工作級別、電動機功率 (kW)、制動力矩(N•m)、鋼絲繩型號，小車運行機構的速度(m/min)、工作級別、電動機 功率(kW)、制動力矩(N•m)，吊具的額定載荷 (t)、自重 (t)，吊具上架的額定載荷 (t)、自重，起重機運行機構的速度(m/min)、工作級別、電動機功率(kW)、制動力 矩(N•m)。 F2.3塔式起重機主要技術參數確認內容 額定起重量，額定起重力矩(t•m)，額定起重量允許的最大幅度，最大工作幅度/最小工作幅度，最大幅度處允許最大起重量，整機工作級別，起升高度/最 大獨立起升高度，整機設計重量(不包括平衡重、壓重)(t)，平衡重(相應平衡重/最 大工作幅度，t/m)，起升機構的倍率、速度(m/min)、工作級別、電動機功率(kW)、制 動力矩(N•m)、鋼絲繩型號，回轉機構的回轉速度 (r/min)、電動機功率(kW)，回轉機 構的回轉速度(r/min)、電動機功率 (kW)，變幅機構的變幅速度 (m/min)、全程變幅時 間、電動機功率(kW)，運行機構的運行速度(m/min)、 電動機功率(kW)，頂升機構 的頂升速度(m/min)、電動機功率(kW)、液壓系統額定工作壓力(MPa)。 F2.4流動式起重機主要技術參數確認內容 (1) 輪胎起重機 額定起重量(固定/行駛)(t)，額定起重力矩(t•m)，基本臂臂長，最長主臂臂長，最長主臂+最長副臂臂長，主臂+副臂最大起升高度，基本臂最大起升 高度，最長主臂最大起升高度，主臂最大/最小仰角(°)，支腿縱向跨距(左/ 右) (mm)，支腿橫向跨距(前/后)(mm)，主/副鉤的空載起升/下降速度(m/min)、滿載起 升/下降速度(m/min)、微速下降速度(m/min)，全程起/落臂的變幅時間，全程伸/縮 臂的伸縮時間，最高回轉速度(空載)(m/min)，外廓尺寸(總長×總寬×總高)(mm)， 最小轉彎直徑，鋼絲繩型號(主/副起升)，整備質量，起升馬達額定功率(kW)， 回轉馬達額定功率(kW)，最高車速(km/h)，最大爬坡能力(％),發動機額定功率(kW),平 衡重質量(固定/組合,kg)。 (2) 履帶起重機 額定起重量(固定/行駛)(t)，額定起重力矩(t•m)，基本主臂臂長(標準主臂/超起主臂，mm)，最長主臂臂長(標準主臂/節數，超起主臂/節數，mm)，最長主臂+最長固定 副臂臂長(標準工況主臂節數+副臂節數、超起工況主臂節數+副臂節數，mm)，最長主臂+最長變幅副臂臂長(標準工況主臂節數+副臂節數、 超起工況主臂節數+副臂節數，mm)， 基本主臂最大起升高度，最長主臂最大起升高度，基本主臂最大仰角(°)，基 本主臂最小仰角(°)，主鉤空載、滿載的最高、最低起升/下降速度(m/min)，標準主臂 變幅速度(全程起臂、全程落臂，°/min)，最低回轉速度(滿載)(r/min)，總長×總寬×總高，履帶長度×寬度，兩履帶總寬(伸/縮)(mm)，最高車速(km/h)，最大 爬坡(％)，配重質量，超起配重質量，發動機額定功率(kW),卷揚馬達額定功 率(kW)，回轉馬達額定功率(kW)，行走馬達額定功率(kW),鋼絲繩型號。 (3)集裝箱正面吊運起重機 額定起重量, 外伸距及對應最大起重量 mm/t:第 1 排(外伸距/起重量)、第 2 排 (外伸距/起重量)、第 3 排(外伸距/起重量)，最大起升高度(轉鎖尖至地面距離，mm)， 吊臂最大仰角(°)，空載/滿載提升速度(mm/s)，空載/滿載下降速度(mm/s) ,總長(吊具前沿至車尾, mm，總寬(收縮態吊具處/前輪處，mm)，總高，最小轉彎半徑， 空載整機質量，發動機額定功率(kW)，空載/滿載最高車速(km/h)，空載/滿載最大 爬坡度(%)，集裝箱吊具的額定載荷 (t)、自重。 (3) 鐵路起重機 額定起重量，額定起重力矩(kN•m)，基本臂臂長，全伸主臂臂長，吊臂最大仰角(°)，吊臂最小仰角(°)，基本臂最大起升高度，全伸主臂最大起升高度，回轉速度(r/min)，回送速度(km/h)，自力走行速度(km/h)，最大爬坡度(‰)， 軸距，心盤距，車鉤間距，上車尾部回轉半徑 (mm)，重心高度，外廓 尺寸(總長×總寬×總高，mm)，發動機額定功率(kW)，整車整備質量(重量) (kg)，回送 狀態自重，主鉤空載起升/下降速度(m/min)、滿載起升/下降速度(m/min)，支腿縱 向跨距(左側/右側，mm)，支腿橫向跨距(前/后，mm)。 F2.5門座式起重機主要技術參數確認內容 額定起重量，額定起重力矩(t•m)，整機工作級別，最大幅度/最小幅度，起升高度/下降深度，門腿凈空高度，整機高度/整機最大高度，整機設計重量 (t)，起升機構的倍率、起升速度(m/min)、工作級別、電動機功率(kW)、制動力矩(N•m)、 鋼絲繩型號，變幅機構的變幅速度(m/min)、工作級別、電動機功率(kW)、制動力矩(N• m)、鋼絲繩型號，回轉機構的回轉速度(m/min)、工作級別、電動機功率(kW)、制動力 矩(N•m)，運行機構的速度(m/min)、工作級別、電動機功率(kW)、制動力矩(N•m)。 F2.6升降機主要技術參數確認內容 額定起重量，額定提升速度(m/min)，最大提升高度，獨立安裝高度，齒輪齒條副的型號，提升鋼絲繩型號，對重鋼絲繩型號，電動機功率(kW)，驅動機構的電 動葫蘆型號規格、曳引機型號規格、液壓泵站功率(kW)，自由端高度，防墜安全器 的額定動作速度(m/s)、額定制動載荷(kN)，標準節尺寸(長×寬×高，mm)，運載裝置(吊 籠)凈空尺寸(長×寬×高，mm)，運載裝置(吊籠)質量，標準節質量，對重質 量，整機設計重量。 F2.7纜索式起重機主要技術參數確認內容 額定起重量，跨度，工作級別，吊具最高高度，吊具最低高度，承載索垂度，承載索型號，垂跨比(%)，安裝高程，回轉范圍(°)，整機設計重量， 起升機構的起升速度(m/min)、下降速度(m/min)、電動機功率(kW)、制動力矩(N•m)、 鋼絲繩型號，小車運行機構的速度(m/min)、電動機功率(kW)、制動力矩(N•m)、牽引索 型號，起重機運行機構速度(m/min)、電動機功率(kW)、制動力矩(N•m)。 F2.8桅桿式起重機主要技術參數確認內容 主鉤額定起重量，副鉤額定起重量，主鉤最大工作幅度，副鉤最大工作幅度，主鉤最大工作幅度時的額定起重量，副鉤最大工作幅度時的額定起重量，主鉤最大起升高度，副鉤最大起升高度，主鉤起升速度(m/min)，副鉤起升 速度(m/min)，變幅速度(m/min)，回轉角度(°),回轉速度(r/min),行走范圍，行走 速度(m/min)，整機設計重量，整機工作級別。 F2.9機械式停車設備主要技術參數確認內容 層數(層)，適停車輛重量，適停車輛尺寸(長×寬×高，mm)，驅動方式，存車容量(輛)，單車最大進(出)時間，上升/下降速度(m/min)，橫移速度(m/min)，縱移 速度(m/min)，車位尺寸，升降電動機功率 (kW)，橫移電動機功率(kW)。
|
